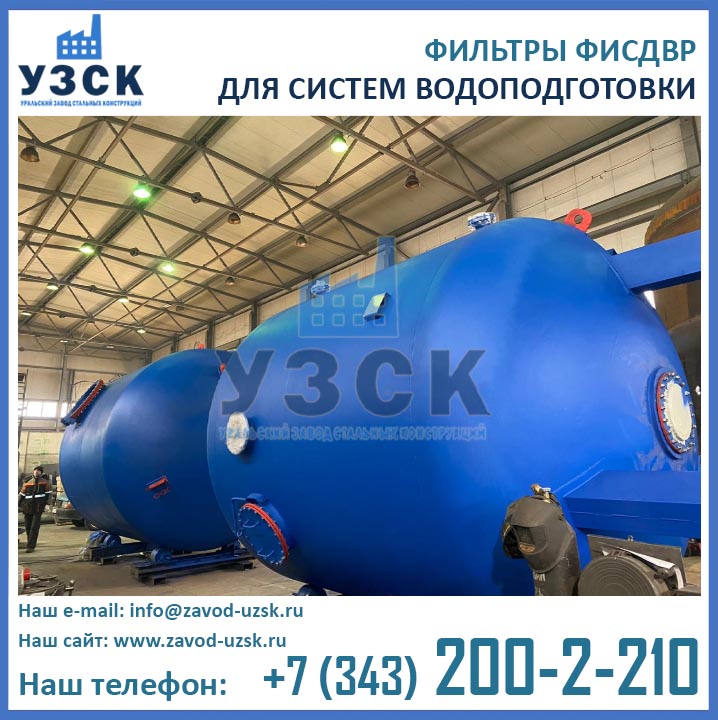

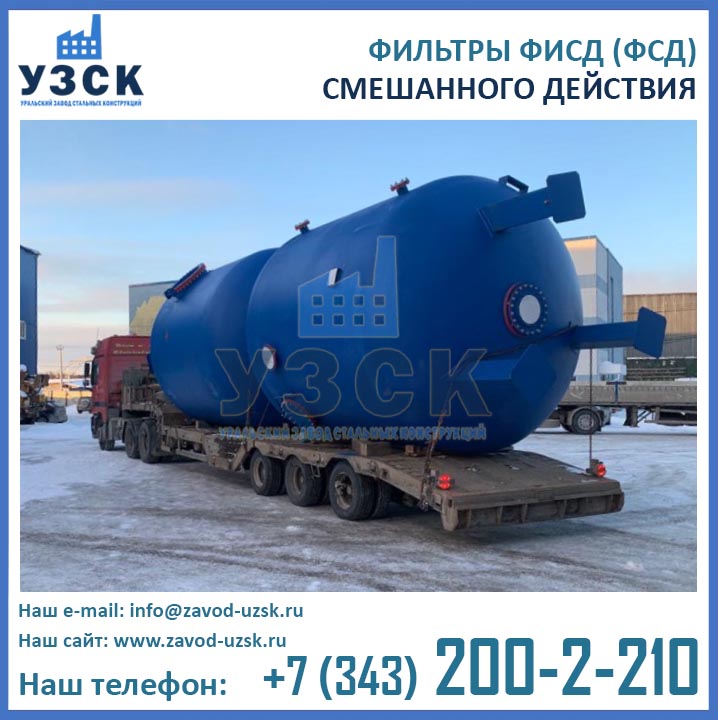

Фильтры ФИСДВР (ФСДВР) – это фильтры ионитные смешанного действия с внутренней регерацией ионитов, которые служат для скоростного ионирования турбинного конденсата. Фильтры ФИСД ВР применяются на последнем этапе обработки воды в составе установок глубокого обессоливания и очистки конденсата на электростанциях.
Технические характеристики фильтров смешанного действия ФИСД ВР
Наименование | ФИСДВр 1,4-0,6 | ФИСДВр 2,0-0,6 | ФИСДВр 2,6-0,6 | ФИСДВр 3,0-0,6; | ФИСДВр 3,4-0,6 |
Диаметр фильтра, м | 1,4 | 2,0 | 2,6 | 3,0 | 3,4 |
Площадь фильтрации, м2 | 1,54 | 3,14 | 5,3 | 7,1 | 9,1 |
Рабочее давление/пробное гидравлическое давление, МПа | 0,6 / 0,9 | 0,6 / 0,9 | 0,6 / 0,9 | 0,6 / 0,9 | 0,6 / 0,9 |
Температура, °С | 40 | 40 | 40 | 40 | 40 |
Производительность, м3/ч | 77 | 160 | 250 | 350 | 450 |
Масса конструкции фильтра , т: | 3,1 | 3,9 | 5,0 | 5,9 | 8,5 |
Альтернативное наименование | ФСДВр 1,4-0,6 | ФСДВр 2,0-0,6 | ФСДВр 2,6-0,6 | ФСДВр 3,0-0,6; | ФСДВр 3,4-0,6 |
Цена фильтра ФИСД ВР | по запросу | по запросу | по запросу | по запросу | по запросу |

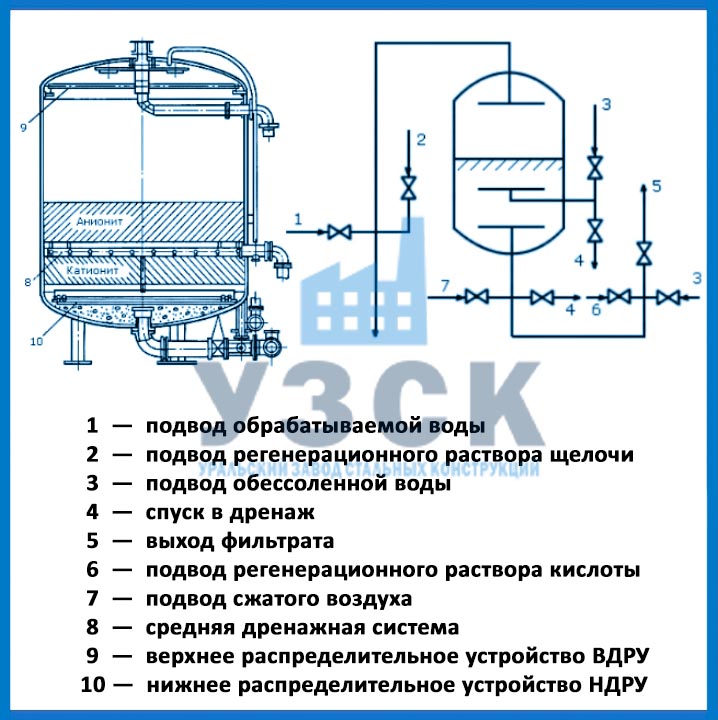

Принцип работы фильтров ФИСДВР
Цикл работы ионитного фильтра смешанного действия ФИСД состоит из следующих этапов:
- Фильтрация воды
- Взрыхление ионитной шихты
- Регенерация ионитов
- Перемешивание фильтрующего материала
- Сброс первого фильтрата
Вода поступает в фильтр ФСД Вр сверху вниз под напором, распределяется по пространству корпуса устройства и проходит через слой катионитно-анионитной шихты. Фильтрация происходит за счет задержки зернами фильтрующего материала катионов калия и натрия и анионов кремниевой кислоты. Результатом очистки является получение глубоко обессоленного фильтрата, который поступает в сборный коллектор.
В процессе эксплуатации происходит уплотнение фильтрующего материала, для достижения оптимальных показателей очищения воды необходимо производить разделение ионов для предотвращения их слеживания. Данный этап называется взрыхлением катионитно-анионитной шихты. Взрыхление осуществляется снизу вверх под наблюдением специалиста через смотровые окна.
Регенерация анионитов и катионитов может осуществляться как одновременно, так и по очереди. Регенерация анионитов осуществляется раствором щелочи, а регенерация катионитов – раствором кислоты.
По окончании этапа регенерации производится отмывка ионов фильтрующего вещества при помощи обессоленной воды и осуществляется перемешивание ионитной шихты с помощью сжатого воздуха.
Для достижения необходимых показателей фильтрата его первая порция подвергается аналитическому контролю, после чего фильтрат сливается в дренаж.
